西宁变压器绕组变形测试仪简略，当前是测试界面的时候，简略显示采样数据波形和当前的电压电流和频率；当前是数据分析界面的时候，简略显示当前数据文件的短路阻抗短路电抗，横向以及纵向的比较。19.1.2.2详细，当前是测试界面的时候，详细显示当前三相的短路阻抗、短路电抗、漏电感、有功功率、无功功率和介损角，还有总的短路损耗和短路阻抗；当前是数据分析界面的时候，详细显示当前数据文件的电压、电流、频率、漏电感、有功功率、无功功率和介损角，还有总的短路损耗。19.1.3设置19.1.3.1变压器参数，选择此项目后，会打开一个变压器各项参数的对话框，设置好各个参数后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中，覆盖掉这些文件以前的变压器参数。（此功能是针对在变压器现场测试时，临时简单设置了变压器参数，再测试完成后重新想修改已保存的变压器参数的情况。）19.1.3.2设置单位名称，选择此项目后，会打开一个要求输入单位名称的对话框，按“确认”键保存输入，按“取消”键放弃输入，此项目设置的单位名称，只在打印报告中会反映出来。19.1.3.3仪器检测调试功能，选择此项目后，会打开一个检测调试的对话框，此功能主要用来检测调试改仪器电压电流准确度的，在此状态下，请使用外置恒流源电源，将恒流源的电流输出两端插入外置电源接口，然后将电压输出的一端使用2根带插头的导线和仪器的3个电压端短接在一起，另一端连接在“Ux”上。再使用3根带插头的导线将仪器的4个电流端短接在一起，这样接线就完成。在开启恒流源的输出钱，请先选择“初始化”，选择输出了标准的电压和电流后，选择“开始输出”，稍等一会儿，会显示出仪器实测的电压和电流值。

西宁变压器绕组变形测试仪三、频响法主要技术参数3.1 扫描方式1.线性扫描分布扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。2.分段扫频测量分布扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；(0.5kHz)-(10kHz)(10kHz)-(100kHz)(100kHz)-(500kHz)(500kHz)-(1000kHz)3.2 其他技术参数1.幅度测量范围: (-120dB)至(＋20dB)2.幅度测量精度: 0.1dB3.扫描频率精度: 0.01％4.信号输入阻抗：1MΩ5.信号输出阻抗：50Ω6.信号输出幅值：±20V7.同相测试重复率：99.9％8.测量仪器尺寸(长宽高)355X145X270(mm)9.仪器铝合金箱尺寸(长宽高)430X200X350(mm)，线箱铝合金箱尺寸(长宽高)420X300X300(mm)10.总体重量:30Kg

销售变压器电压阻抗测试仪_诚信企业

西宁变压器绕组变形测试仪注意：所有变压器的参数的内容不能含有空格或者特殊字符。20.4调入数据文件选取“浏览”会出现一个数据文件系统树性结构。可以双击文件名称将所需数据文件加入到文件列举窗口，（软件界面的左下方）。当列举窗口的文件被选中后，其所包含的测量数据会显示到数据文件列表中。软件菜单栏的“所有数据”和“所选数据”用来掉文件列举窗口中的文件（软件界面的左下方）。选择“分析测试报告”将会对已选择显示的数据文件中的前两条数据显示测试报告，并可进行打印或输出Word电子文档。20.5分析数据报告选择“分析测试报告”会出现一个数据文件报告。上方显示的是加入的数据的文件名称和测量时间，中间是对数据的结论显示，分为相间比和参考比较结果。选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。二十一、试验程序及注意事项1.当电力变压器停下后，由于绕组变形频响实验特殊性要求，应将所有套管短接地进行充分放电。电力变压器试验项目变压器绕组变形频响法试验，其目的是为了避免具有直流信号试验项目，例如直阻、有载试验会导致变压器铁芯饱和造成试验数据错误。2.该仪器通电前确认钮子开关是否在“外置电源”上，不要做任何试验测试接线，等待开机后初始化后。3.开机后仪器发出“嘟嘟”两声提示音后初始化完成，可以操作试验接线。4.频响法试验：在测试频响实验中拆线、接线是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。分节开关位置选择无特殊情况下应选在1分节上。5.无线电波和空间电场干扰，在测试套管端对应另侧接地屏蔽干扰信号。6.阻抗法试验：在测试阻抗实验中拆线、接线也是不需要仪器关闭电源，每次测试结束后输出信号会自动关闭。短接接线要注意，如果接触不良会导致测量不准。

<西宁>天正华意电气设备有限公司

西宁变压器绕组变形测试仪 (变压器高压侧对低压测D试验接线图)3.III形连接，这种接线是针对每一个相都是单个变压器的情况，先用黄色的测试线连接A端，用黑色的测试线连接x端，测量单元上也将红色和黑色的略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口，然后直接开始测试。待测试完成后，再换到下一个单相变压器 用绿色的测试线连接B端，用黑色的测试线连接y端，继续测试；测试完成后，用红色的测试线连接C端，用黑色的测试线连接z端完成所有的测量。(变压器高压侧对低压测AX试验接线图)(变压器高压侧对低压测BY试验接线图)(变压器高压侧对低压测CZ试验接线图)4.Yn形试验连接先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相根据当前测量的内容用测量夹子接好高压侧或者中压测，黑线接到O点，测量单元这边的八个端口，也按黄绿红黑对应的ABCO三相四线，将略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。

销售变压器电压阻抗测试仪_诚信企业

西宁变压器绕组变形测试仪标准《GB1094.5－2003 电力变压器 第五部分 承受短路的能力》将短路电抗值作为诊断变压器是否承受住了短路电流冲击的规定项目。并特别强调：“观察测量电抗的变化是特别重要的”。2008年11月1日实施的《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》规定：现场可采用低电压试验电源实测电力变压器绕组和铁芯的动稳定状态参数，用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动稳定状态。导则对检测时机 、检测参数、检测方法、测试仪器、判断原理、判断的定量界限都作了规定或提示。2008年11月1日实施的《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》将使得电抗法测试有法可依，有明确的判据可用。变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。

西宁变压器绕组变形测试仪三、频响法主要技术参数3.1 扫描方式1.线性扫描分布扫频测量范围：(10Hz)-(10MHz)40000扫频点、分辨率为0.25kHz、0.5kHz和1kHz。2.分段扫频测量分布扫频测量范围：(0.5kHz)-(1MHz)、2000扫频点；(0.5kHz)-(10kHz)(10kHz)-(100kHz)(100kHz)-(500kHz)(500kHz)-(1000kHz)3.2 其他技术参数1.幅度测量范围: (-120dB)至(＋20dB)2.幅度测量精度: 0.1dB3.扫描频率精度: 0.01％4.信号输入阻抗：1MΩ5.信号输出阻抗：50Ω6.信号输出幅值：±20V7.同相测试重复率：99.9％8.测量仪器尺寸(长宽高)355X145X270(mm)9.仪器铝合金箱尺寸(长宽高)430X200X350(mm)，线箱铝合金箱尺寸(长宽高)420X300X300(mm)10.总体重量:30Kg

销售变压器电压阻抗测试仪_诚信企业

西宁变压器绕组变形测试仪 (变压器高压侧对低压测D试验接线图)3.III形连接，这种接线是针对每一个相都是单个变压器的情况，先用黄色的测试线连接A端，用黑色的测试线连接x端，测量单元上也将红色和黑色的略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口，然后直接开始测试。待测试完成后，再换到下一个单相变压器 用绿色的测试线连接B端，用黑色的测试线连接y端，继续测试；测试完成后，用红色的测试线连接C端，用黑色的测试线连接z端完成所有的测量。(变压器高压侧对低压测AX试验接线图)(变压器高压侧对低压测BY试验接线图)(变压器高压侧对低压测CZ试验接线图)4.Yn形试验连接先将低压侧三相用短路夹子全部短接，然后按黄绿红对应的ABC三相根据当前测量的内容用测量夹子接好高压侧或者中压测，黑线接到O点，测量单元这边的八个端口，也按黄绿红黑对应的ABCO三相四线，将略粗连线的插头插入下面对应的电流端口，将略细连线的插头插入上面对应的电压端口。注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。

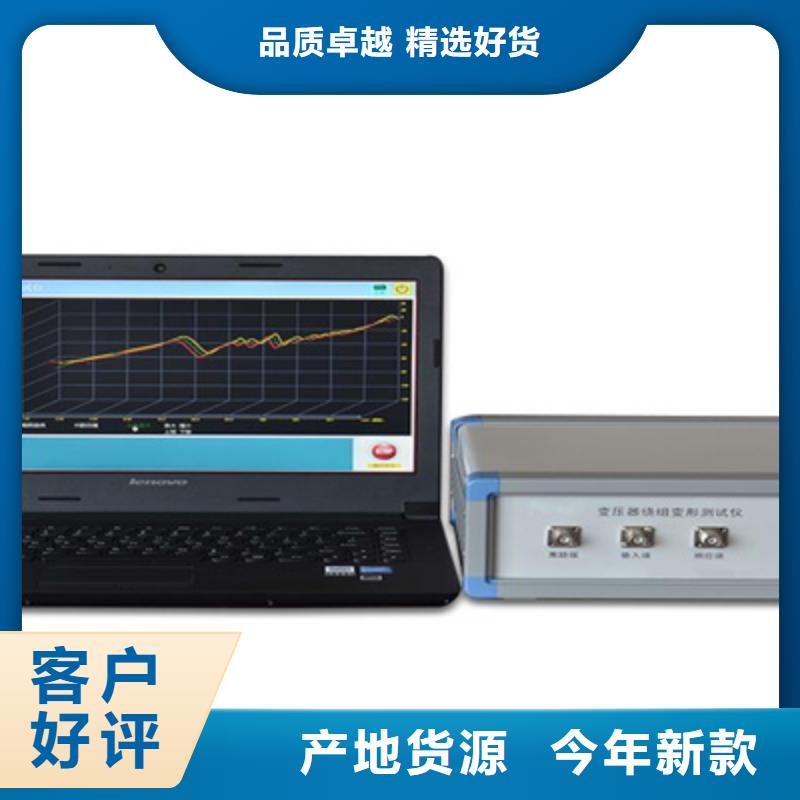

西宁变压器绕组变形测试仪 测试分析软件主要特色?采用windows平台，兼容Window 2000/Window XP/Windows7/windows8。?采用数据库保存测试数据，对测试数据的管理简洁方便。?可以同时加载 9 条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?软件管理功能强大，充分考虑现场使用的需要，测量数据自动存盘、?自动导出生成Word版测试报告（需安装相应的Office软件）或JPG图片报告，方便用户出测试报告。?软件人性化特点明显，测量的各种条件多为选择项，不用在现场做很多的输入，使用更加方便。?软件智能化程度高，在输入、输出信号连接好之后，只需要按一个键就可以完成所有的测量工作。?软件界面简洁、直观、实用。系统简明操作流程?采集器接地?采集器与变压器绕组接线?计算机开机?采集器上电?登录软件?录入信息?选择终止频率，调整测试参数?选择绕组?开始测试?更换测试绕组?选择绕组?开始测试?重复以上过程，直至完成所有绕组测试?保存数据?数据分析?报告导出?关闭软件?关闭计算机及电源?拆开变压器接线?测试完成。变压器绕组变形测试仪

西宁变压器绕组变形测试仪对于运行中的变压器而言，无论过去是否保存有频域特征图，通过比较故障变压器线圈间特征图谱的差异，也可以对故障程度进行判断。当然，如果保存有一套变压器原有的绕组特征图，更易对变压器的运行状况、事故后分析和维护检修提供更为有力的依据。 电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。2005年6月 电网公司在《十八项电网重大反事故措施》的9.2.3和9.7.2中再次要求：110kV及以上电压等级变压器在出厂和投产前，应做低电压短路阻抗测试，以留原始记录。110kV及以上电压等级变压器在遭受出口短路、近区多次短路后，应做低电压短路阻抗测试，并与原始记录进行比较，同时应结合短路事故冲击后的其他电气试验项目进行综合分析。判断变压器无故障后，方可投运。正常运行的变压器应至少每6年测一次。

<西宁>天正华意电气设备有限公司 销售变压器电压阻抗测试仪_诚信企业

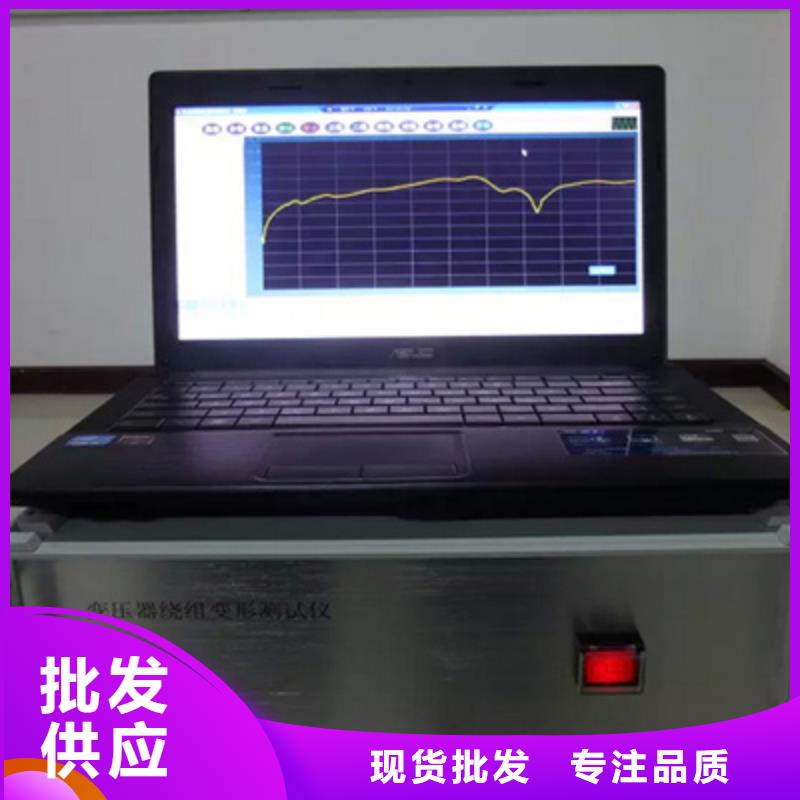

西宁变压器绕组变形测试仪一、仪器概述变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前世界发达 正在开发完善的内部故障频率响应分析(FRA)方法，能对变压器内部故障作出准确判断。变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在不同频域的响应变化经量化处理后，根据其变化量值的大小、频响变化的幅度、区域和频响变化的趋势，来确定变压器内部绕组的变化程度，进而可以根据测量结果判断变压器是否已经受到严重破坏、是否需要进行大修。
